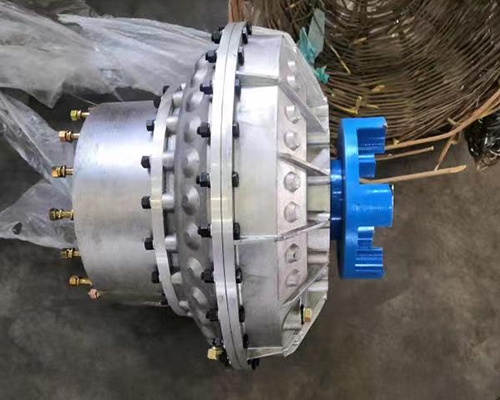

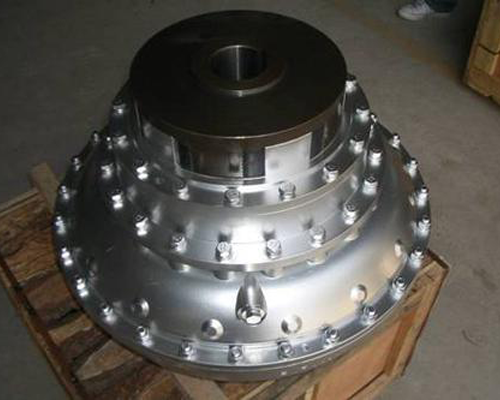

分體裝拆式液力偶合器概述

分體裝拆式液力偶合器是一種通過液體介質傳遞動力的機械裝置，其核心特點是結構可分體拆裝，便于維護和檢修。它主要由泵輪、渦輪、外殼、輸入軸、輸出軸及密封組件等部分組成，廣泛應用于需要柔性傳動、過載保護和調速的工業場景，如礦山、冶金、電力等領域。

各組成部分及其作用

泵輪（主動輪）

作用：泵輪與輸入軸連接，通常由電機或發動機驅動。當泵輪旋轉時，其內部的葉片推動工作液體（如油）產生離心力，使液體獲得動能。

特點：泵輪的設計直接影響液力偶合器的傳動效率和扭矩傳遞能力。

渦輪（從動輪）

作用：渦輪與輸出軸連接，接收來自泵輪的液體動能并轉化為機械能，驅動負載（如風機、水泵等）旋轉。

特點：渦輪的葉片形狀和數量決定了其對液體動能的吸收效率。

外殼

作用：外殼是液力偶合器的主體結構，用于容納泵輪、渦輪和工作液體，并形成封閉的工作腔。它還起到保護內部組件和防止液體泄漏的作用。

特點：外殼通常由高強度金屬制成，具備足夠的剛性和密封性。

輸入軸與輸出軸

輸入軸：連接動力源（如電機），將機械能傳遞給泵輪。

輸出軸：連接負載，將渦輪傳遞的機械能輸出到工作設備。

特點：軸的設計需滿足強度和剛度要求，以確保傳動平穩。

工作液體（介質）

作用：工作液體是液力偶合器的動力傳遞介質，通常采用高粘度油。液體在泵輪和渦輪之間循環流動，實現動能的傳遞和轉換。

特點：液體的粘度、溫度和清潔度直接影響偶合器的性能和壽命。

密封組件

作用：密封組件用于防止工作液體泄漏，并防止外部雜質進入偶合器內部。常見的密封方式包括機械密封和油封。

特點：密封性能的好壞直接影響偶合器的可靠性和使用壽命。

易熔塞或安全閥（可選組件）

作用：在偶合器過載或溫度過高時，易熔塞熔化或安全閥開啟，釋放工作液體，防止設備損壞。

特點：這是液力偶合器的重要安全保護裝置。

分體裝拆式液力偶合器的優勢

便于維護：分體設計使得偶合器的拆卸和組裝更加方便，尤其適用于需要定期檢修或更換部件的場合。

靈活性強：可根據不同工況選擇不同的泵輪、渦輪或工作液體，以優化傳動性能。

可靠性高：各組件獨立設計，降低了單一故障導致整體失效的風險。

應用場景

分體裝拆式液力偶合器廣泛應用于需要柔性傳動和過載保護的場合，例如：礦山機械中的破碎機、輸送機。冶金行業中的軋機、風機。電力行業中的給水泵、引風機。

分體裝拆式液力偶合器通過泵輪、渦輪和工作液體的相互作用，實現了動力的柔性傳遞。其分體設計便于維護和檢修，各組件分工明確，共同確保了偶合器的高能效、可靠運行。在實際應用中，需根據具體工況選擇合適的型號和參數，以充分發揮其優勢。
